¶ 方案概述
这是一套基于YS32MD211K6U71的高集成度、小封装的暴力风扇应用方案。本方案采用的YS32MD211系列是针对此类低压中小功率电机驱动场景推出的电机专用芯片，其内部集成了电机控制所需的专用模拟外设，同时内置了一个三相半桥MOS驱动电路。
¶ 硬件架构
暴力吹应用方案的硬件框图如图所示：
- 主控：电机专用YS32MD211K6U71（ARM Cortex-M0，48MHz MAX）
- 预驱：主控芯片内置的三相半桥驱动电路
- 采样：比较器过零检测、ADC母线电压采样

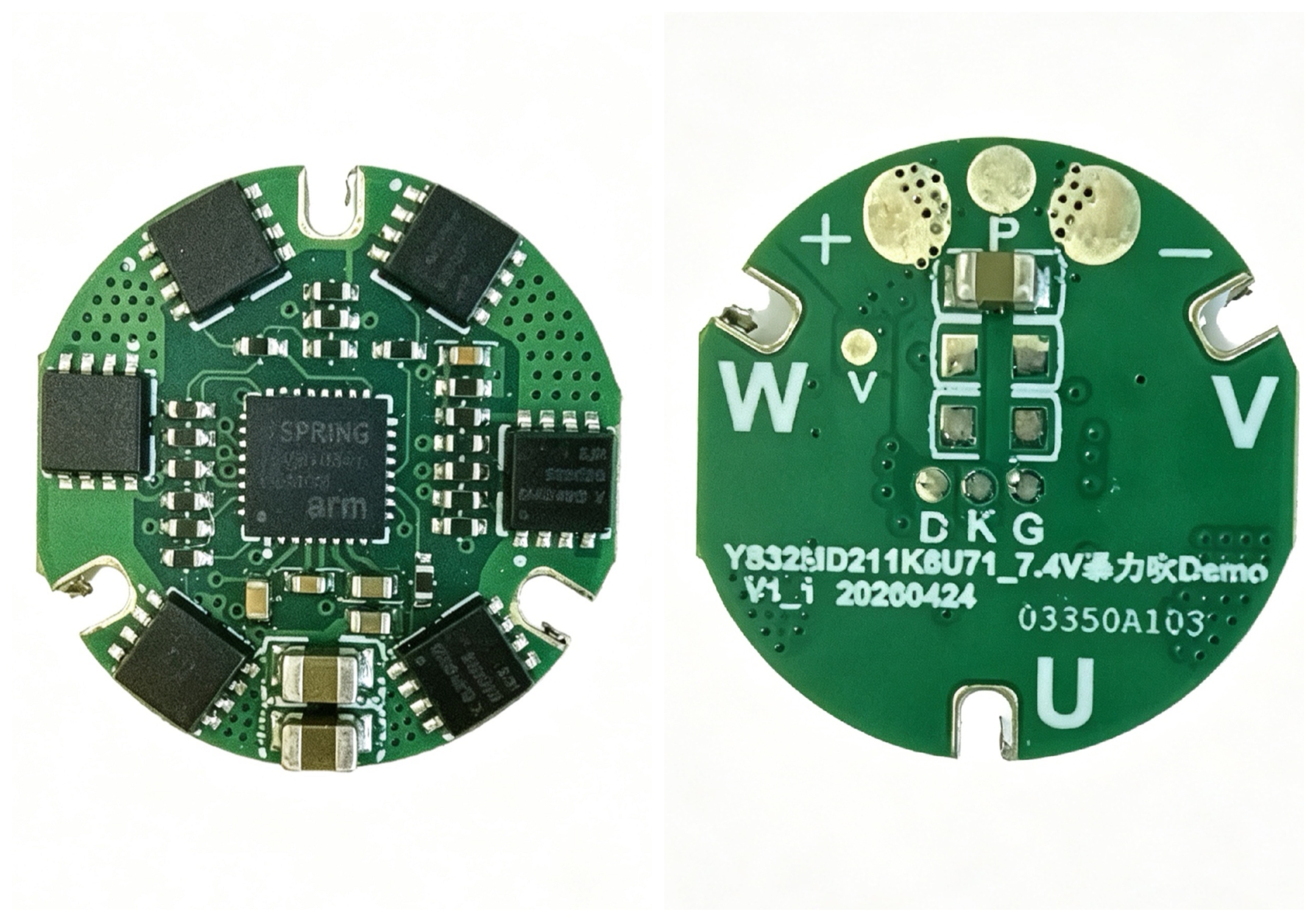

¶ 下图为暴力吹应用方案的demo板实物图：
¶ 快速开始
¶ 一、核心资料准备
YS32MD211系列Pack包、芯片手册与例程等
- YS32MD211_SDK_AllInOne_20260316.zip：点击此处或前往汇春官网-YS32MD211系列页面底部“工具与软件”一栏下载。

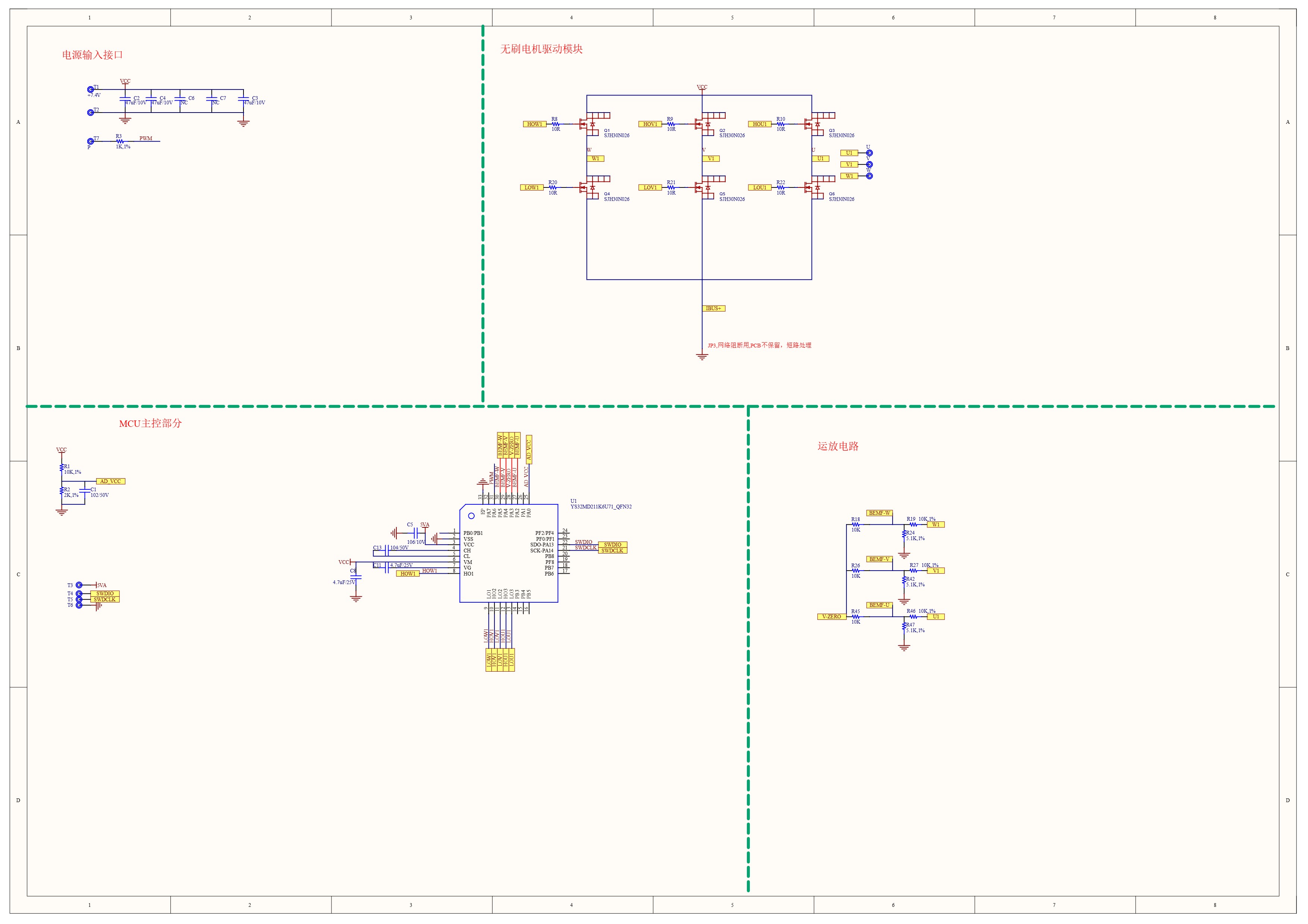

Demo板原理图
- 暴力吹方案Demo板原理图PDF：点击下载
- 或右键下方图片选择在新标签页打开查看
针对方案使用的驱动库的调试文档
- 库调试文档V1.1.pdf：点击下载
暴力吹方案完整软件程序
- 暴力吹软件程序：点击下载
¶ 二、环境搭建
前提条件
- 安装Keil MDK（推荐安装的MDK版本5.32~5.36）
¶ 离线安装芯片支持包（Device Family Pack）并测试芯片连接
- 可以参考文章软件环境搭建中的步骤完成Pack包的安装以及芯片连接测试所需的配置。文内也列举了站内的一些解决常见烧录调试问题的参考文章。
¶ 三、项目启动注意事项与后续调参
注意事项：
- 注意区分电源正负，防止反接
- 电源电压不超过10V，超过则需要额外进行硬件、软件参数调整

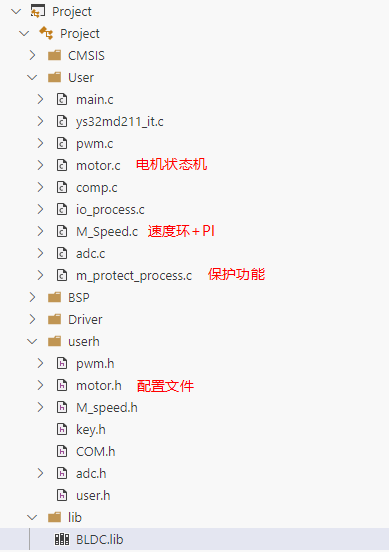

暴力吹应用方案项目目录结构如下：
配置参数集中在motor.h中，可参考“一、核心资料准备”中的库调试文档V1.1.pdf的说明按需调参。
¶ 附录
YS32MD211K6U71的外设资源一览：
