¶ 概述
本文主要介绍了基于YS32F031的高速风筒方案的硬件架构，并提供完整硬件原理图和软件源码的下载。在快速开始中，还介绍了如何在项目运行前获取并安装芯片Pack包。
¶ 硬件架构
基于YS32F031的高速风筒硬件框图如下：
- 主控：YS32F031G6S6（ARM Cortex-M0，48MHz）
- 电源：交流220V → 保护电路→整流桥→DCDC降压→LDO降压
- 驱动：SIC2133BER半桥模块*3
- 采样与检测：母线过流检测、NTC过温采样、过零信号检测
- 交互：温度控制、档位控制、LED显示、加热功率调节

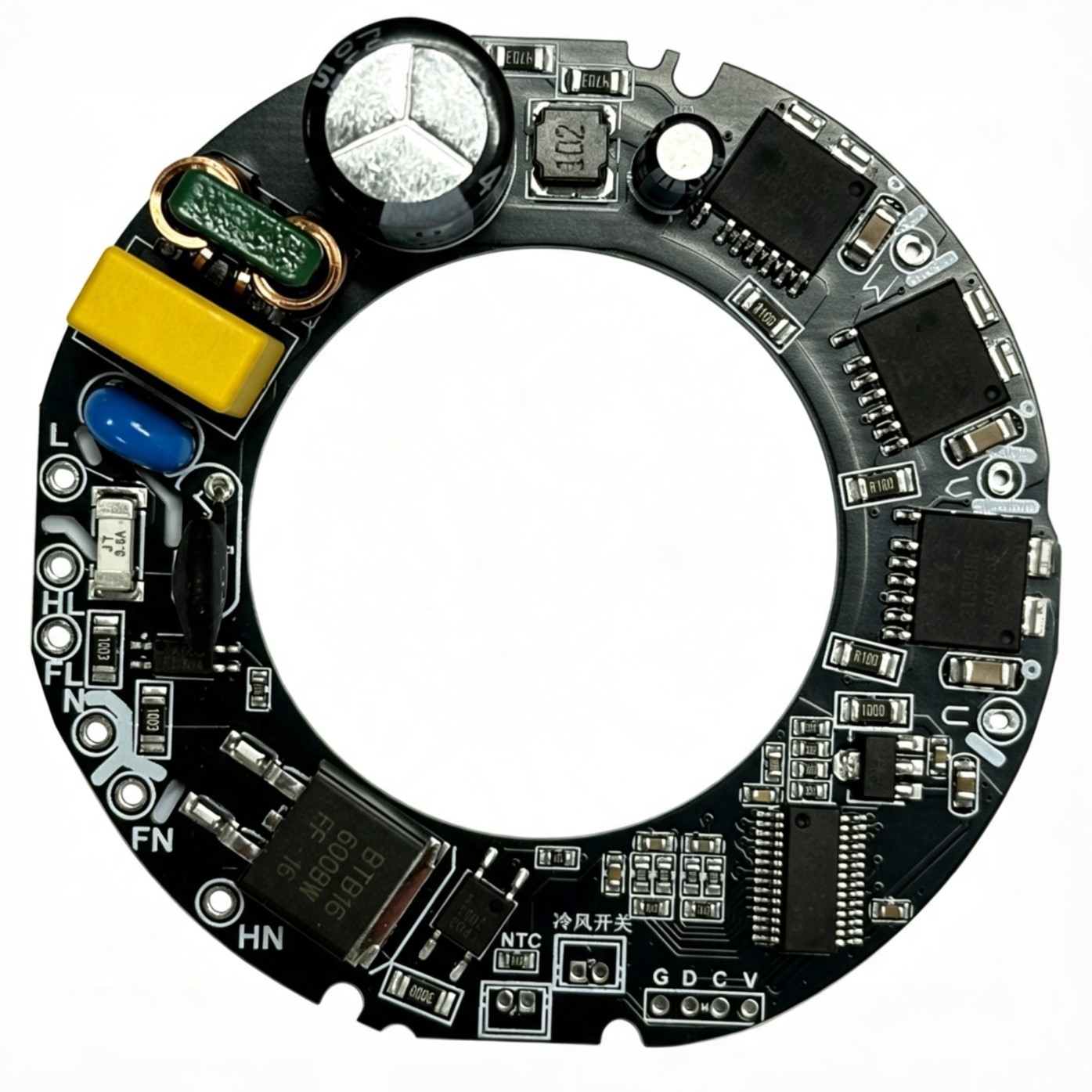

高速风筒Demo板实物图展示：
¶ 快速开始
¶ 一、核心资料准备
YS32F031系列PACK包、芯片手册与例程
- YS32F031_SDK_AllInOne_yyyymmdd.zip：前往汇春官网-YS32F031系列页面底部“工具与软件”一栏下载最新版本资料包。

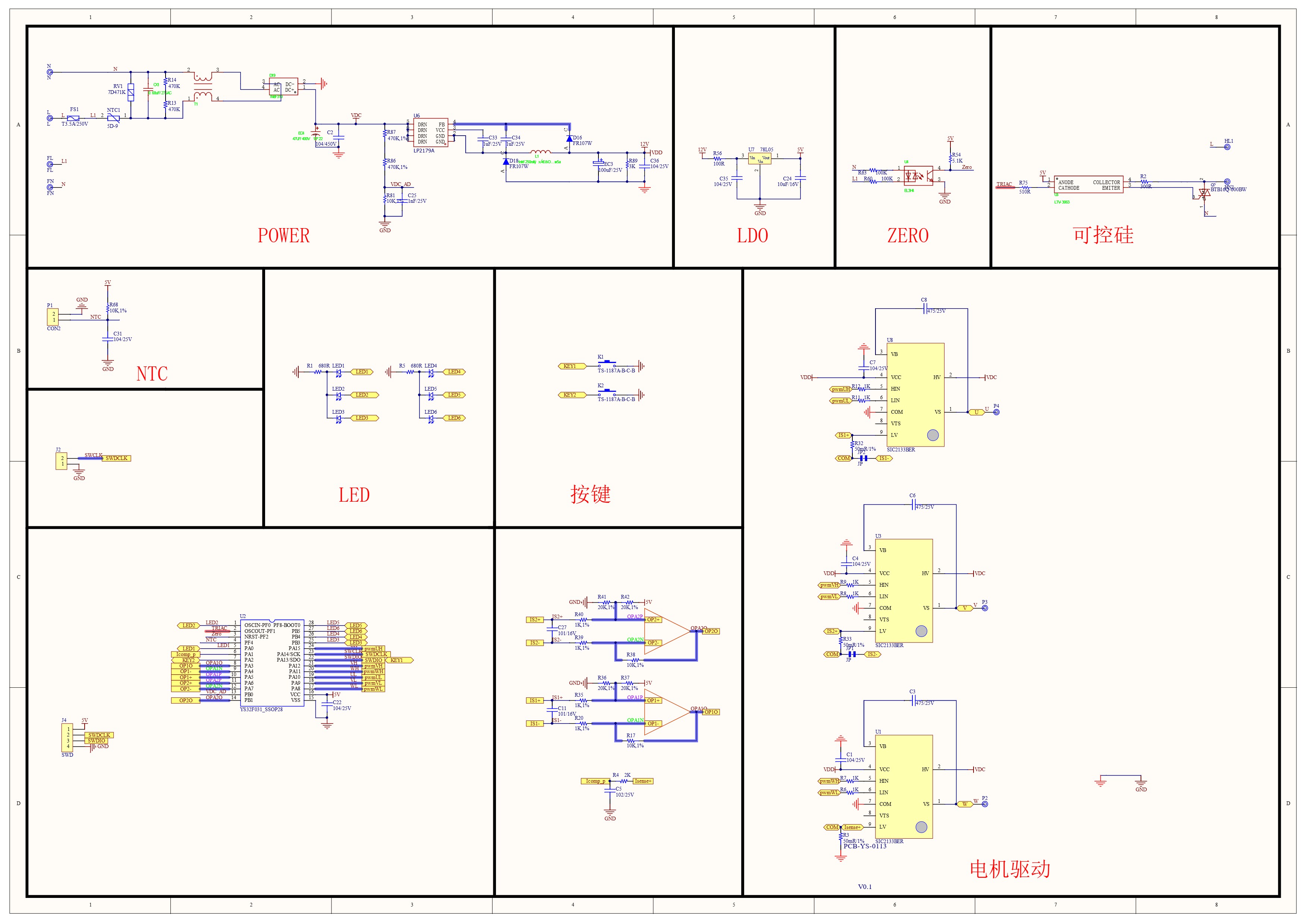

Demo板原理图
- 高速风筒方案Demo板原理图PDF：点击下载
- 或右键下方图片选择“在新标签页打开图像”查看高清大图
电机SDK调试教程
- YS32M系列电机SDK应用讲解教程_V1.0.10.pdf：点击下载
SIC2133BER半桥模块数据手册
- SIC2133BER (ESOP-9).pdf：点击下载
完整软件程序源码
- YS32F031_MD_Lib_V1.1.0_RAM_demo_4.94mh52.7ohm_105000RPM_20260429.zip：点击下载
¶ 二、环境搭建
前提条件
- 安装Keil MDK（推荐安装的MDK版本5.32~5.36）
¶ 离线安装芯片支持包（Device Family Pack）并测试芯片连接
- 可以参考文章软件环境搭建中的步骤完成Pack包的安装以及芯片连接测试所需的配置。文内也列举了站内的一些解决常见烧录调试问题的参考文章。
¶ 三、工程目录结构及后续调参说说明
如图是软件程序Keil工程的目录结构，配置电机相关参数的文件MtrParameter.h和电机库的公开API声明文件ysMtrCtrLib.h被main.c包含。
后续需要修改电机相关软件参数，请参考“一、核心资料准备”中的电机SDK调试教程。
¶ 附录
YS32F031G6S6外设资源一览
