¶ 概述
本文将主要介绍基于YS32M120的手持小风扇方案的硬件架构，并提供完整硬件原理图和软件源码的下载。在快速开始中还介绍了如何在项目运行前获取并安装芯片Pack包。
YS32M120系列内置可编程增益运算放大器（PGA），可直接完成电流采样信号的放大与调理，省去外部运放器件或反馈电路。驱动部分采用低压P+N直驱MOS三相桥架构，外围电路精简、BOM成本低。电机控制采用FOC矢量驱动算法，核心参数集中配置，便于快速调试与迭代优化。
¶ 硬件架构
基于YS32M120主控的手持小风扇方案硬件框图如下：
- 主控：YS32M120E6S7（ARM Cortex-M23，72MHz）
- 电源：USB充电、锂电池供电、充电和充满指示灯
- 驱动：IO直驱P+N三相桥
- 交互：运行指示灯、单键循环开关

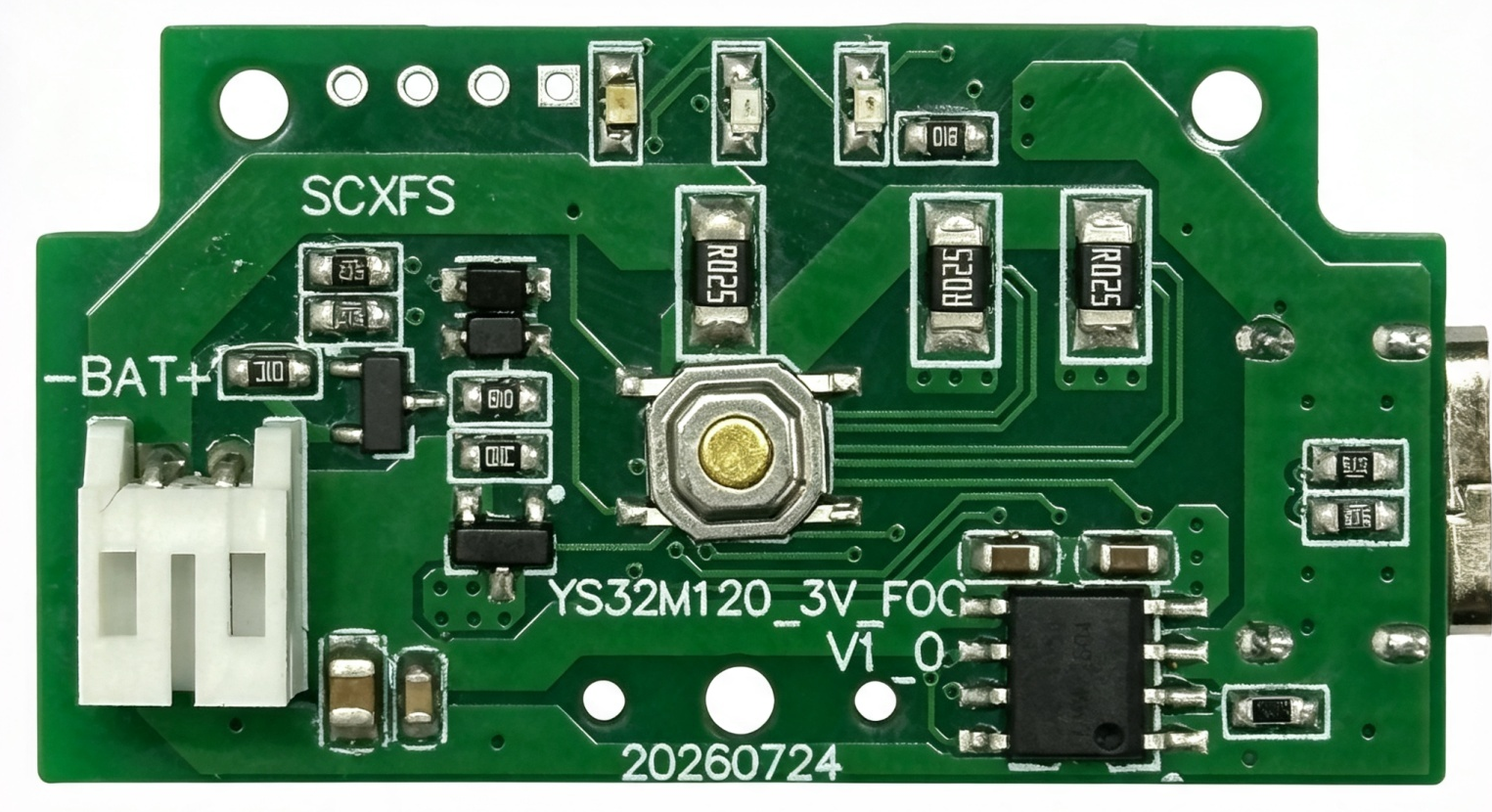

下图为手持小风扇方案Demo版实物展示：
¶ 快速开始
¶ 一、核心资料准备
YS32M120系列Pack包、芯片手册与例程等
- YS32M120_SDK_AllInOne_yyyymmdd.zip：前往汇春官网-YS32M120系列页面底部 “工具与软件” 一栏下载最新版本资料包。

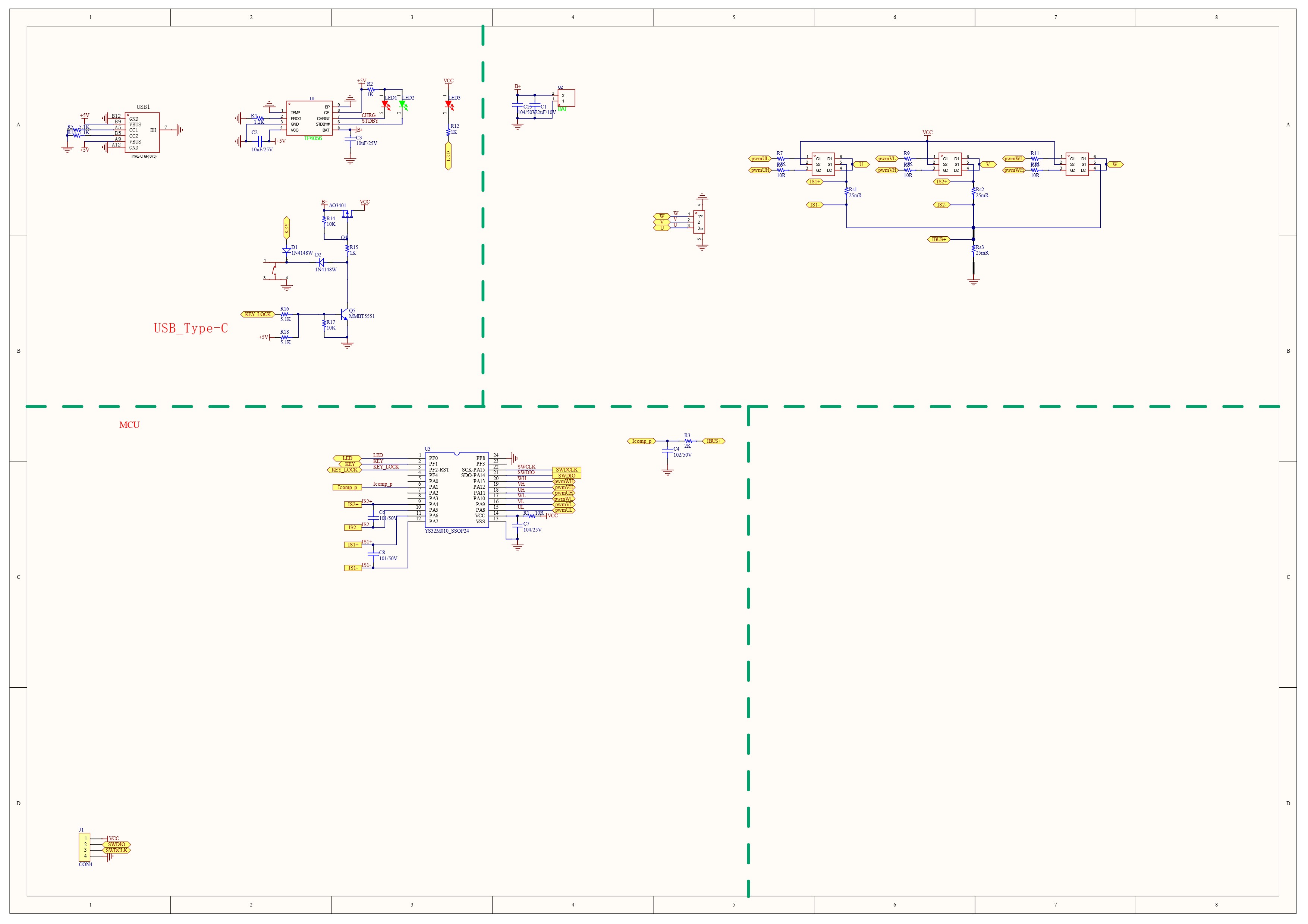

Demo板原理图
- 手持小风扇方案Demo板原理图PDF：点击下载
- 或右键下方图片选择“在新标签页打开图像”查看高清大图
软件程序源码
手持小风扇_FOC_应用例程V1.0：点击下载
¶ 二、环境搭建
前提条件
- 安装Keil MDK（推荐安装的MDK版本5.32~5.36）
¶ 离线安装芯片支持包（Device Family Pack）并测试芯片连接
- 请参考文章软件环境搭建中的步骤完成Pack包的安装，并测试芯片连接。文中还列举了站内一些关于解决常见烧录调试问题的参考文章。
¶ 三、项目工程结构说明

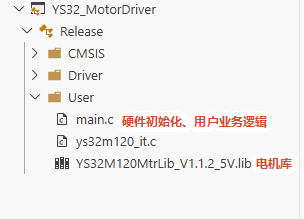

手持小风扇应用例程的Keil工程目录如图所示，电机参数配置文件MtrParameter.h和电机库API声明ysMtrCtrLib.h被main.c包含。
¶ 附录
YS32M120E6S7外设资源一览
外设资源框图.svg)
